阀套式排污阀Products

产品结构特点：

1、本阀是一种新型的节流、截止、放空产品,该阀门采用笼形迷军团节流,具有多级节流效果,节流效果明显、密封可靠、操作维护方便等特点。

2、阀门采用双重密封(硬、软质密封)使密封可靠、硬质合金封面可以更耐气流冲刷、耐磨损,双重密封能做到在高压气体介质条件下的零泄漏。阀门使用寿命长。

3、阀座的密封面采用锥度密封,有利于阀门自身清洗附在密封面上的脏物。

4、阀门的阀瓣上设置了平衡孔,活塞式密封,保证了启/闭全压差条件下稳定操作,开启轻便灵活、启闭扭矩小。

5、填料采用带自密封能力的V形填料结构,无需调节,开、关极为轻便。填料函处设有辅助密封油脂注入结构,使阀门填料密封性能可靠。

6、本阀门可以进行在线维修,管线可以带压状态下更换填料等一系列易损件。

7、本阀在阀门的底部设置了较大的排污孔,必要时要以打开,清理阀内污物。

8、排污阀阀瓣的外园处高有O形密封圈,在启/闭时具有自清扫功能和密封,排污时具有节流降压功能。

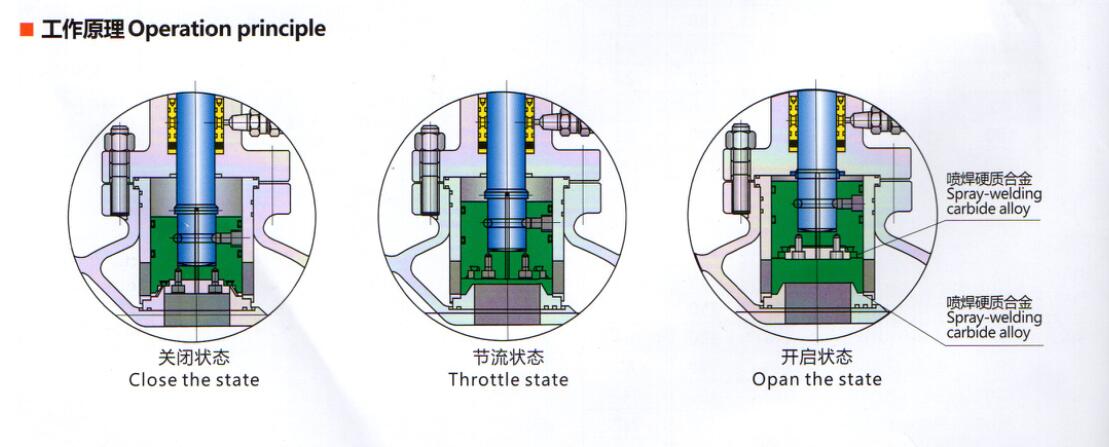

1、常闭状态：阀瓣硬密封付压在阀座凸台上，形成一道硬质密封，同时嵌在阀瓣上的软质密封与阀座端面紧压，形成第二道密封，双质密封结构保证了阀门的零泄漏，再由于阀瓣开设了平衡孔，使阀门在关闭、开启时，阀瓣受到较小的作用力，也使阀门开启、关闭时具有较小的力矩。

2.节流排污状态，阀瓣密封付离开阀座，由于在阀瓣处设有了平衡阀，使阀门开启极为轻便，阀门开始后，管道中的介质，杂质一同流过阀套、阀座，同时实现节流与排污。阀瓣、阀座、密封面利用套垫斜角改变介质流向，具有自清扫功能，使密封付不夹带杂质。

3.关闭状态：管道中介质排放后关闭阀门，介质从套垫斜角处进入阀座通道，流阻系数增加，流速加快，斜角改变介质流向方向，产生涡流，阀座端面介质径向力增加，实现阀座密封的吹扫。阀瓣密封付接近阀座时，套垫与阀座通道的配合间隙阻止较大颗粒介质流向密封付，加之流速的进一步增大和介质横向力的吹扫，阀门关闭时密封付杂质已完全滑扫干净，保证了阀门排污后的密封性能，从而进一步保证排污后密封性也能达到无泄漏。因此大大提高了能力并延长了使用寿命。
