燃气闸阀Products

产品结构特点：

1.阀体采用铸造结构。

2. 阀座采用 O 形密封圈密封和施加预紧力的浮动阀座结构，使阀门进出口双向密封；并且该结构的启闭力矩仅为普通阀门的 1/2，能达到轻松开、关阀门。

3. 阀座采用密封面上镶嵌 PTFE，具有 PTFE 对金属和金属对金属的双重密封，PTFE 密封面同时清除闸板脏物的作用。

4.阀门的闸板，无论是全开或是全关始终与密封面吻合，密封面得到保护不受介质直接冲刷，从而延长使用寿命。

5. 阀门在全开时，通道平滑为直线，流阻系数极小，无压力损失，可通毛球清扫管线。

6.阀门关闭时能自动卸掉内腔高压（详见工作原理图），保证使用安全。

7.采用封闭齿轮转动启闭指示机构，能长期清晰地反映阀门的启闭情况。

直埋式阀门外表面采用环氧煤沥青防腐处理，能与管线同寿命。

工作原理：

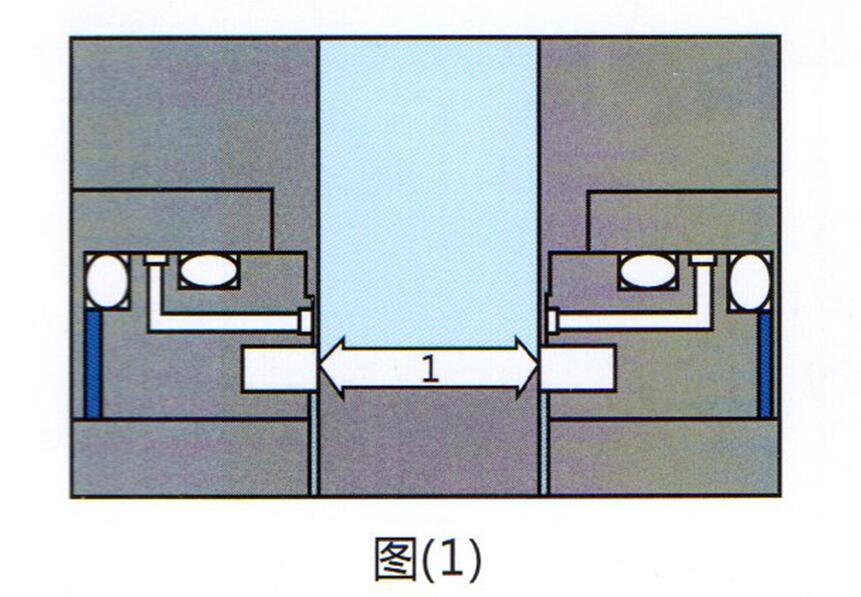

1.阀门内部压力相当时（1），闸板处于闭合状态，阀座表面PTFE密封环形成初始密封， 每次阀门开或关时，阀座圈能清洁阀板两侧。（如图1）

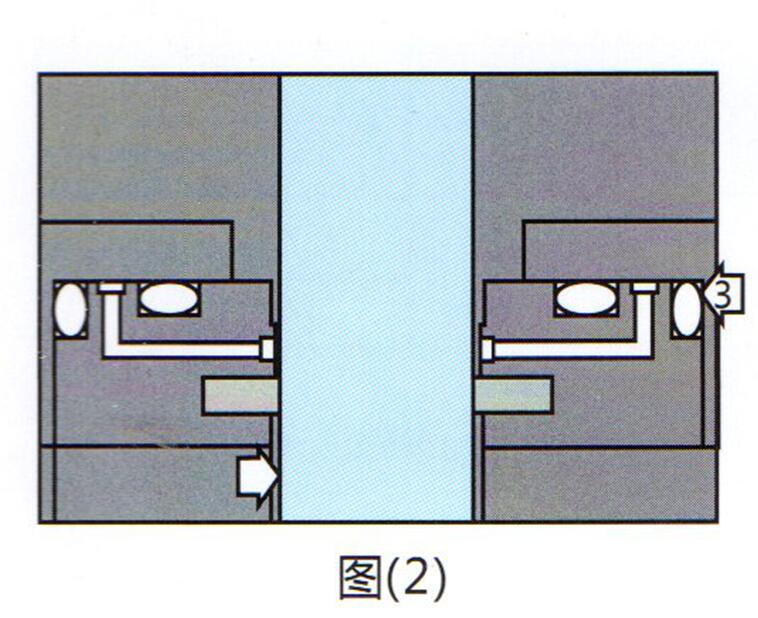

2.对阀门十佳管道压力时（2），压力作用于闸板，迫使它贴近出口发作上的PTFE环，压缩它直到闸板停在钢制阀座上，这样，就形成了双重密封，手子安是PTFE对金属密封，然后是金属对金属密封，阀座也被牢固地推到凹槽，在这一点（3）O形圈阻止任何后部介质流。（如图2）

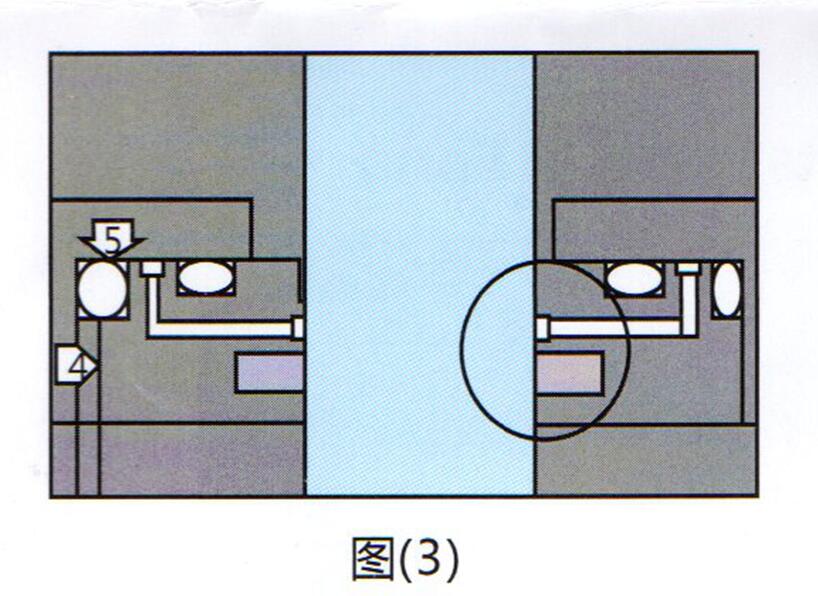

3.阀腔压力泄放后，形成进口密封，管道压力作用于进口阀座（4）使其移向闸板，这是形成PTFE对金属的密封，同时，O形圈（5）与阀座凹槽形成紧密的密封。（如图3）

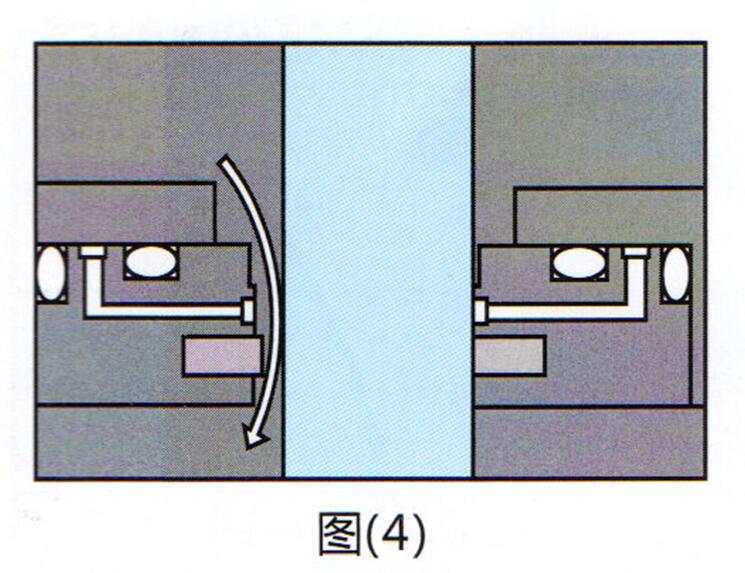

4.阀门自动泄放多余的压力，当阀腔压力大于管道压力时，由于热膨胀，进口阀座推向凹槽，阀腔内多余的压力在阀座与闸板之间泄放到管道中。（如图4）
